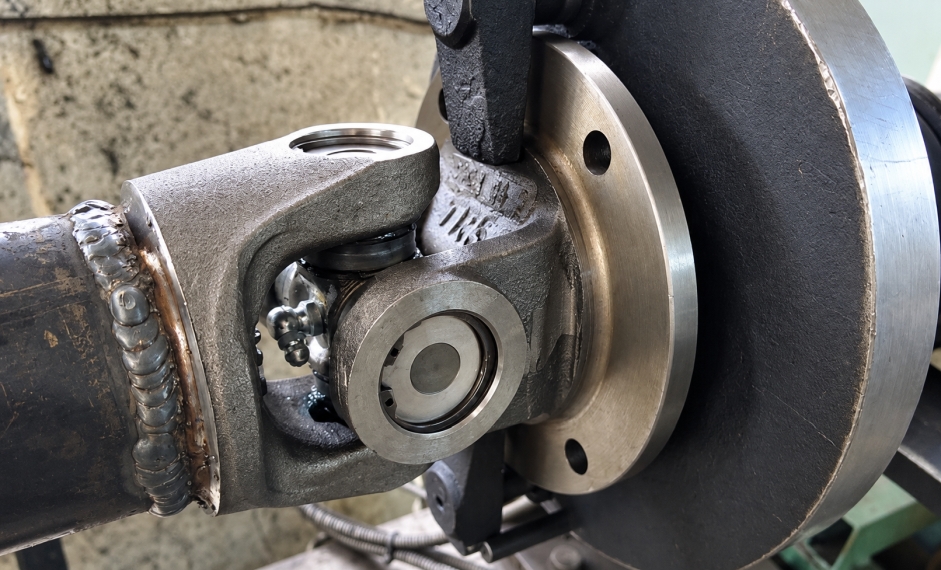

Замена фланца карданного вала: этапы ремонта

Фланцевое соединение связывает карданную передачу с другими узлами трансмиссии. Через него передается крутящий момент, поэтому даже небольшой люфт способен вызвать стук, вибрацию и ускоренный износ соседних компонентов. Поврежденный элемент обычно меняют, поскольку восстановление геометрии не всегда обеспечивает требуемую точность.

Перед ремонтом важно выяснить причину неисправности. Иногда источник проблемы находится не в самом фланце, а в крепеже, шлицах, крестовине или сопрягаемой поверхности. Такая диагностика помогает избежать ситуации, когда новая запчасть вскоре получает аналогичные повреждения.

Признаки неисправности

Осмотр карданной передачи стоит провести при появлении ударов снизу автомобиля во время начала движения, разгоне или резком изменении нагрузки. Еще один характерный симптом — вибрация, интенсивность которой увеличивается вместе со скоростью. При визуальной диагностике обращают внимание на трещины, деформированные участки, разбитые отверстия и следы смещения. Болтовые соединения не должны иметь выраженного люфта. Также оценивают состояние шлицев и посадочной зоны.

Причиной дефекта бывает не только естественный износ. Повреждения возникают после сильных ударных нагрузок, неправильной сборки, ослабления болтов или длительной эксплуатации карданной передачи с вибрацией.

Подготовка к демонтажу

Автомобиль устанавливают на подъемник либо располагают над смотровой ямой и надежно фиксируют. Рабочую область очищают от грязи. Если крепеж покрыт коррозией, его заранее обрабатывают подходящим составом. До разборки желательно нанести метки на взаимное положение сопряженных частей. Это позволяет собрать узел в прежнем положении. Произвольный поворот секций относительно друг друга способен изменить условия балансировки и стать причиной вибраций после ремонта. Далее освобождают крепеж и снимают кардан в соответствии с конструкцией автомобиля. Вал необходимо поддерживать при отсоединении, не допуская его падения и ударов.

Как выполняется замена

Снятый узел очищают и осматривают. Способ демонтажа фланца определяется его конструкцией. Для некоторых вариантов достаточно обычного слесарного инструмента, другим требуется съемник или пресс. После разборки оценивают поверхность, на которой была установлена старая запчасть. Особое внимание уделяют шлицам. Они должны сохранять правильный профиль без выраженной выработки, сколов и замятых участков. Одновременно осматривают резьбу и соседние компоненты.

Новая запчасть должна точно соответствовать исходной по посадочным размерам. Сверяют диаметр, число отверстий, расстояние между ними, конфигурацию шлицев и общую геометрию. Одинаковый внешний вид еще не означает взаимозаменяемость. Монтаж выполняют без перекоса. Запрессовываемые элементы устанавливают с помощью подходящего оборудования, прикладывая усилие к предусмотренной для этого поверхности. Удары молотком нежелательны: они могут повредить металл и нарушить геометрию.

Сборка карданной передачи

После установки узел возвращают на автомобиль с учетом ранее нанесенных меток. Болты затягивают последовательно и равномерно. Усилие затяжки выбирают по технической документации для конкретной модели машины. Использовать одно значение для разных автомобилей нельзя: размеры крепежа и требования производителей отличаются. Одновременно имеет смысл оценить состояние крестовин, подвесного подшипника и других доступных компонентов. Если обнаружен заметный люфт либо повреждение, неисправность лучше устранить до окончательной сборки.

Контроль после ремонта

Завершив монтаж, сначала осматривают собранный узел. Крепления должны быть надежно затянуты, а установленные части — располагаться без видимого перекоса. Следующий этап — пробная поездка. Сначала автомобиль проверяют на небольшой скорости, затем постепенно меняют режим движения. Появление нового гула, биения или ударов требует повторной диагностики. Если сборка выполнена правильно, но вибрация сохраняется, следует искать другую причину. Возможны деформация трубы, износ крестовин, нарушение центровки или балансировки. В таком случае кардан целесообразно проверить на специализированном оборудовании.

Как избежать повторного ремонта

После замены полезно периодически осматривать крепления и следить за поведением трансмиссии. Стук или вибрацию не стоит игнорировать: длительная эксплуатация с люфтом увеличивает нагрузку на соседние элементы. При подборе запчастей надежнее ориентироваться на каталожный номер и фактические размеры снятого образца. Особенно это актуально для грузовых автомобилей, автобусов и специальной техники, где одна модель может комплектоваться несколькими вариантами карданной передачи.Грамотная дефектовка перед ремонтом, точный подбор комплектующих и соблюдение технологии сборки позволяют восстановить нормальную работу узла без лишней замены исправных компонентов.
