Как подобрать фланец карданного вала: размеры и основные параметры

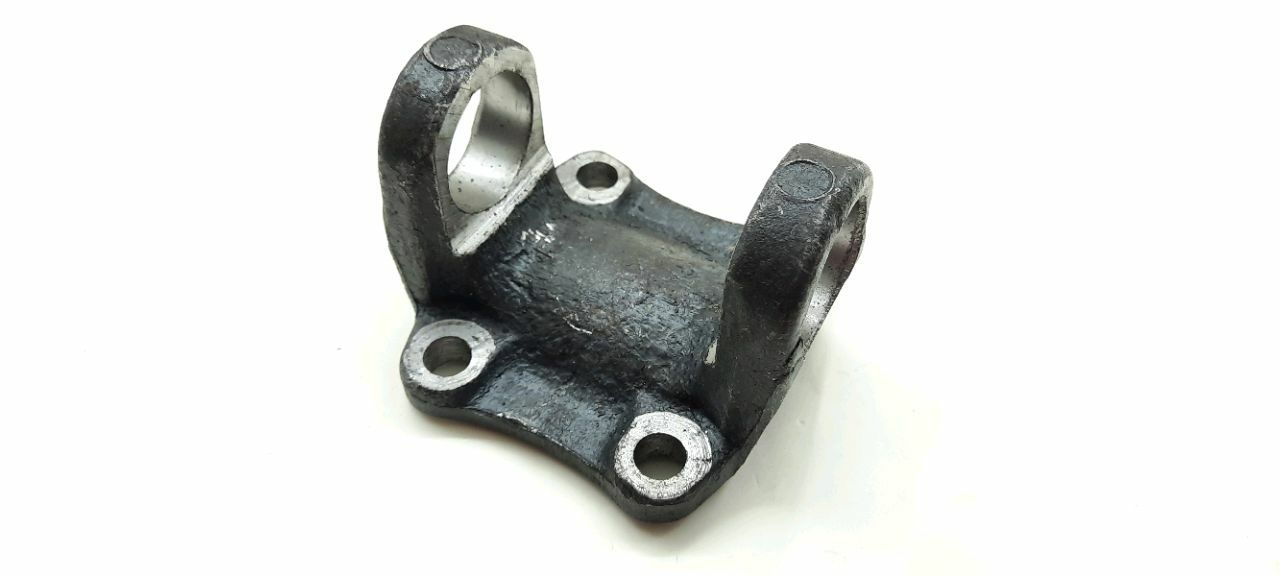

Фланец обеспечивает соединение карданной передачи с коробкой передач, редуктором моста или другим узлом трансмиссии. От соответствия детали ответной части зависит правильность сборки. Поэтому при покупке важно учитывать не только марку автомобиля, но и геометрию соединения.

Внешне похожие изделия не всегда взаимозаменяемы. Различия могут заключаться в расположении крепежа, посадочной части, толщине и форме. Особенно это актуально для грузовых автомобилей, где в пределах одной модели встречаются разные мосты и коробки передач.

Какие размеры нужно знать

Начать проверку можно с наружного размера детали. Замер выполняют штангенциркулем по противоположным краям. Полученное значение позволяет определить общий типоразмер, но для точного выбора его недостаточно. Далее подсчитывают крепежные точки и определяют размер каждой из них. Встречаются варианты на четыре, шесть, восемь болтов. Важно также проверить схему их расположения. Если центры находятся на одной окружности, измеряют ее диаметр либо расстояние между противоположными точками.

Отдельно проверяется центральная посадочная часть. Она участвует в центрировании соединения и должна совпадать с ответным элементом. Значительная разница здесь недопустима. Еще одна характеристика — толщина. Даже при совпадении остальных величин разные по толщине изделия могут отличаться по условиям установки.

Таблица типоразмеров фланцев карданного вала

Примечание: размеры в таблице являются ориентировочными. Перед покупкой фланца необходимо сверить фактические размеры, каталожный номер и применяемость детали.

Как выполнить замеры

Перед работой старую запчасть желательно очистить от ржавчины и загрязнений. Для получения точных значений лучше применять штангенциркуль. Линейка подойдет лишь для предварительной оценки.Сначала измеряют наружную часть и центральную посадку. Затем определяют число крепежных точек и расстояние между ними. Результаты желательно записать в миллиметрах. Если маркировка сохранилась, ее также следует переписать или сфотографировать.При сильном износе измерять поврежденные участки нежелательно. Например, разбитое отверстие может оказаться заметно больше первоначального. В такой ситуации полезно сравнить несколько одинаковых элементов конструкции или обратиться к каталожным данным.

Почему одной марки автомобиля недостаточно

На МАЗ, КАМАЗ, ЗИЛ, КрАЗ, Урал и другой грузовой технике применяются карданные передачи разных исполнений. Конструкция зависит от модели машины, установленного моста, коробки передач, года производства и других особенностей. Поэтому запрос вида «фланец на КАМАЗ» не дает всей информации для точного выбора. Даже визуально одинаковые запчасти могут иметь разную схему крепления.Надежнее использовать заводской номер. Если он неизвестен, продавцу можно передать результаты замеров, сведения об автомобиле и фотографии снятой детали.

На что обратить внимание перед покупкой

Помимо геометрии следует проверить состояние сопрягаемых поверхностей. Следы сильного износа, деформация или повреждение крепежа могут указывать на необходимость ремонта не одной детали, а всего соединения.При выборе нового элемента также учитывают его назначение. Нагрузка на трансмиссию легкового автомобиля значительно отличается от условий эксплуатации тяжелого грузовика или спецтехники. Поэтому совпадение нескольких размеров еще не означает полную совместимость.Лучший способ избежать ошибки — сопоставить каталожный номер, размеры и конструкцию старой запчасти. Такой подход позволяет подобрать подходящий вариант без попыток установить изделие, которое совпадает только внешне.
