Как проверить крестовину карданного вала на износ

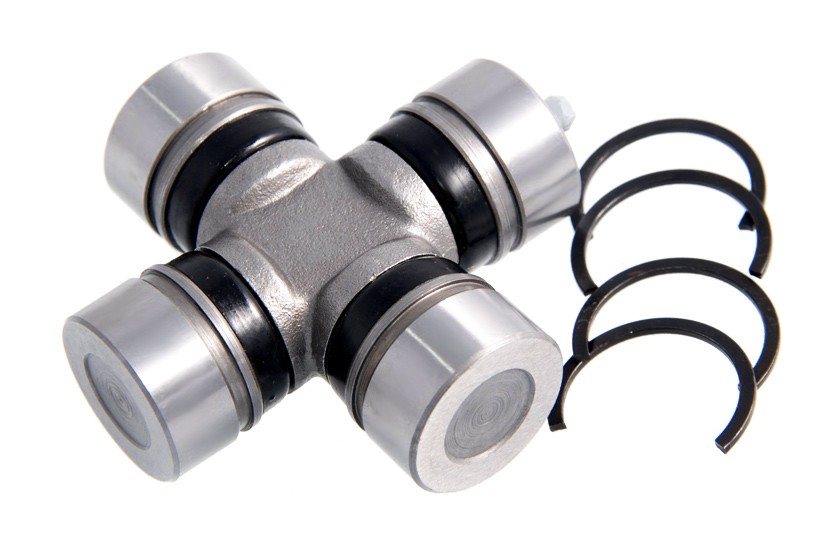

Крестовина — один из рабочих элементов карданного шарнира. Она позволяет передавать вращение между валами, расположенными под изменяющимся углом. Во время движения деталь постоянно воспринимает нагрузку, поэтому состояние игольчатых подшипников и посадочных мест постепенно меняется. Первые признаки износа не всегда очевидны: небольшой зазор может проявляться только отдельными щелчками или слабой вибрацией.

Проверка крестовины карданного вала помогает определить источник посторонних звуков и вовремя обнаружить неисправность. Особенно внимательно следует относиться к появлению стуков при трогании, переключении передач и резком изменении нагрузки.

Таблица признаков износа крестовины

Какие признаки указывают на износ крестовины

Один из наиболее характерных симптомов — металлический щелчок или удар в трансмиссии. Он может возникать в момент начала движения, при переходе с разгона на торможение двигателем или наоборот. Причиной часто становится увеличившийся зазор в шарнире.

Другой возможный признак — вибрация. Однако считать её однозначным подтверждением неисправности крестовины нельзя. Подобное поведение автомобиля встречается при нарушении балансировки карданного вала, деформации трубы, повреждении подвесной опоры и износе шлицевого соединения. Поэтому необходим осмотр всей передачи. Также на проблему могут указывать скрип, хруст или неравномерное вращение шарнира. Такие симптомы появляются при повреждении игольчатых подшипников, недостатке смазки либо коррозии рабочих поверхностей.

Как проверить люфт крестовины

Автомобиль необходимо установить так, чтобы обеспечить безопасный доступ к карданной передаче. Машина должна быть надёжно зафиксирована от самопроизвольного движения. Работать под автомобилем, который удерживается только домкратом, опасно — для подъёма применяют подходящие опоры или подъёмник. Перед проверкой следует осмотреть шарнир. Следы ржавчины около уплотнений, повреждённые манжеты, вытекшая смазка и заметное смещение деталей требуют дополнительного внимания.

Для оценки люфта одной рукой удерживают карданный вал с одной стороны шарнира, другой — со второй, после чего осторожно пытаются повернуть части относительно друг друга в противоположных направлениях. Ощутимый свободный ход непосредственно в крестовине может свидетельствовать об износе. Важно определить, где именно возникает зазор. Люфт может находиться не в крестовине, а в шлицевом соединении, редукторе или другом элементе трансмиссии.

Проверка крестовины после снятия карданного вала

Более подробно оценить шарнир можно после демонтажа вала. Крестовина должна перемещаться плавно, без заеданий и резких изменений усилия. Если шарнир перемещается рывками, закусывает или имеет выраженный свободный ход, необходимо проверить состояние подшипников. Причиной тугого движения может быть коррозия либо повреждение игольчатых роликов. Нежелательным признаком является и чрезмерно свободное перемещение с заметным зазором. В исправном узле не должно ощущаться выраженного радиального люфта.

Почему важно проверять карданную передачу целиком

Даже если симптомы похожи на неисправность крестовины, ограничиваться осмотром одного элемента не стоит. Одновременно желательно проверить шлицевое соединение, фланцы, крепёж, промежуточную опору и сам карданный вал. Например, вибрация может возникнуть после деформации трубы или нарушения балансировки, а удар при начале движения — из-за увеличенного зазора в шлицах. Комплексная диагностика помогает точнее установить источник проблемы и избежать замены исправной детали.

Когда крестовину необходимо менять

Основанием для замены служат выраженный люфт, повреждение подшипников, заедание шарнира, коррозия рабочих поверхностей или другие дефекты, которые невозможно устранить обслуживанием. После ремонта карданной передачи необходимо убедиться в правильности сборки и крепления всех элементов. Регулярный осмотр позволяет обнаружить изменения ещё до появления сильных ударов и вибрации. Чем раньше найден изношенный элемент, тем меньше вероятность, что его неисправность повлияет на остальные детали карданной передачи.
