Карданная передача: устройство, принцип работы, типы и неисправности

Вращение от силового агрегата необходимо передать к ведущим колесам даже тогда, когда отдельные узлы автомобиля смещаются относительно друг друга. Эту задачу решает карданная передача. Она соединяет элементы трансмиссии и сохраняет передачу крутящего момента при изменении расстояния или угла между ними.

Такой механизм используется на грузовой, пассажирской и специальной технике. Его можно встретить на МАЗ, КАМАЗ, ЗИЛ, КрАЗ, УралАЗ и автобусах ПАЗ. Конкретное исполнение зависит от колесной базы, привода, допустимой нагрузки и компоновки машины.

Из чего состоит карданная передача

Центральная деталь узла представляет собой полую металлическую трубу. Подобное исполнение позволяет получить необходимую жесткость без чрезмерного увеличения массы. На ее концах располагаются детали, посредством которых вращение передается дальше по силовой линии.

В конструкции используются вилки, крестовины, фланцы, шлицы и подшипниковые опоры. Набор компонентов определяется конкретной схемой. Например, при значительном расстоянии между коробкой и ведущим мостом вместо одной длинной секции могут применяться несколько более коротких.

Для чего нужны крестовины

Крестовина является частью шарнира и соединяет две вилки. Благодаря ей сопряженные детали способны работать не только на одной оси. Это особенно важно во время движения по неровной дороге, когда ведущий мост перемещается вместе с подвеской.

Назначение шлицев

Расстояние между точками соединения не всегда остается постоянным. Продольное перемещение компенсируется за счет шлицевой пары. Одна деталь может смещаться относительно другой, сохраняя возможность передавать вращающее усилие.

Как работает кардан

После включения передачи вращение от коробки направляется к ведущему мосту. На полноприводной технике в этой цепи участвует и раздаточная коробка. Далее усилие поступает к редуктору, который распределяет его в соответствии с конструкцией привода.

Главная особенность такой схемы проявляется при движении. Рама, мост и другие узлы не сохраняют абсолютно неподвижное положение относительно друг друга. Шарнир допускает изменение угла, а подвижное шлицевое соединение компенсирует продольные смещения. В результате силовая линия продолжает работать при ходе подвески.

Какие бывают карданные передачи

Простейшая схема предусматривает одну секцию с шарнирами по краям. Ее применение возможно, если расстояние между соединяемыми агрегатами сравнительно небольшое и конструкция машины допускает такое расположение.

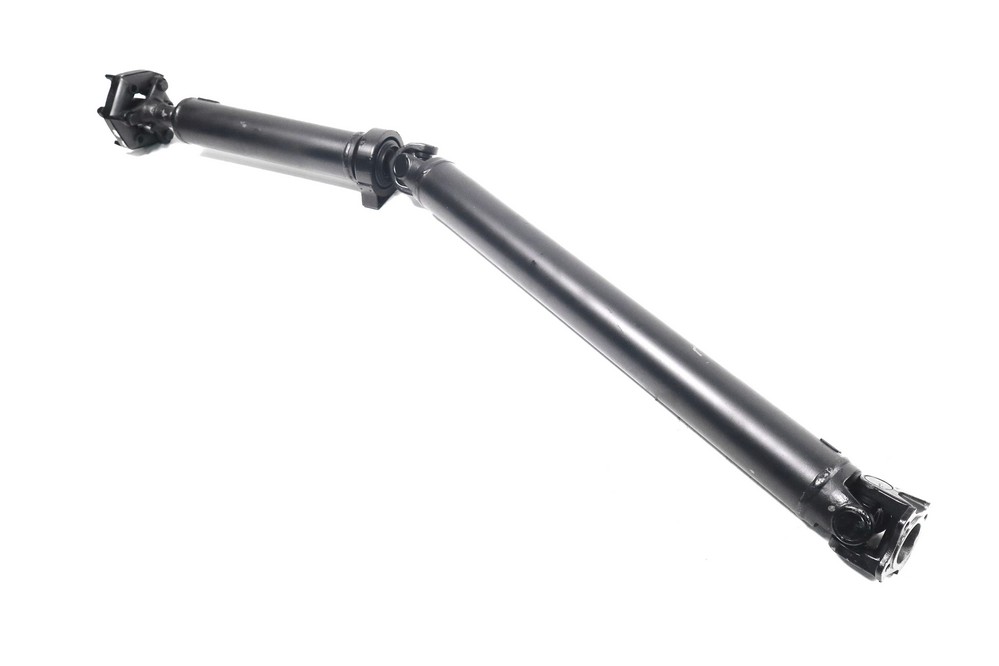

Для длиннобазной техники используются составные варианты. В этом случае несколько секций образуют единую линию, а дополнительную поддержку обеспечивает промежуточная опора. Подобная компоновка позволяет рационально разместить элементы под рамой автомобиля.

Признаки неисправности кардана

Состояние узла можно предварительно оценить по поведению машины. Необычный шум, удары при изменении режима движения или вибрация требуют диагностики. Источник проблемы определяют после проверки всех сопряженных деталей, поскольку одинаковый симптом способен иметь разные причины.

Карданные валы для МАЗ, КАМАЗ, ПАЗ, ЗИЛ, КрАЗ и УралАЗ

Несмотря на общий принцип действия, детали для разных марок техники отличаются. При подборе комплектующих недостаточно ориентироваться только на производителя автомобиля. Даже в пределах одного семейства машин встречаются различные варианты исполнения.

Для МАЗ, КАМАЗ, ПАЗ, ЗИЛ, КрАЗ и УралАЗ следует учитывать конкретную модель и модификацию. Значение имеют общая длина изделия, диаметр трубы, параметры фланцев, расположение крепежных отверстий, размеры крестовин и характеристики шлицев. Для полноприводных машин дополнительно учитывается место установки конкретного элемента в силовой линии.

Причины преждевременного износа

Ресурс деталей зависит не только от пробега. Ускорить износ способны постоянная работа под высокой нагрузкой, повреждение защитных элементов, недостаток смазки, люфты и механические удары. Негативно сказывается и нарушение геометрии после неквалифицированного ремонта.

Отдельного внимания требует балансировка. Вращающаяся деталь при нарушении баланса создает вибрации, которые могут воздействовать на подшипники, крепления и сопряженные агрегаты. Поэтому после ремонта важно соблюдать технологию сборки.

Проверка и обслуживание

При техническом обслуживании следует осматривать крепления, шарниры, шлицы и промежуточные опоры. Не должно быть выраженных люфтов, деформаций и других механических повреждений. Периодичность смазки обслуживаемых соединений определяется конструкцией конкретного узла и требованиями производителя техники.

Стук, биение или усиливающаяся с набором скорости вибрация — повод провести диагностику. Своевременное обнаружение изношенной детали позволяет восстановить нормальную работу привода до того, как неисправность затронет соседние элементы.
