Как определить размер крестовины карданного вала

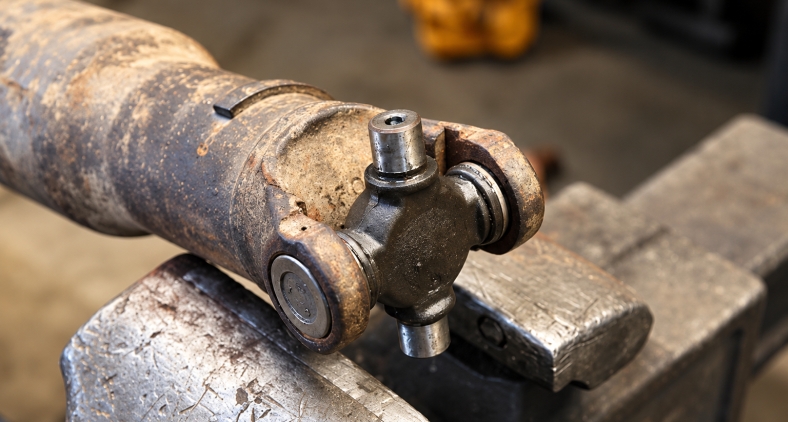

Крестовина работает в составе карданного шарнира и передает вращение между валами, расположенными под разным углом. Со временем подшипники изнашиваются, появляется люфт, стук при трогании, вибрация или щелчки. При замене важно точно снять размеры старой детали. Похожая запчасть может отличаться всего на несколько миллиметров и не встать в вилку кардана.

Какие параметры нужно измерить

Для подбора чаще всего используют два значения: наружный диаметр чашки и общую ширину. Дополнительно смотрят, где установлены стопорные кольца и каким способом фиксируются чашки. Диаметр измеряют по наружной поверхности подшипниковой чашки. Ширину — между крайними точками двух противоположных чашек. Если есть стопорные кольца, полезно отдельно проверить расстояние между местами их установки. Это помогает исключить ошибку, когда диаметр совпадает, а по ширине деталь не подходит.

Чем измерять крестовину

Лучше использовать штангенциркуль. Линейка дает слишком грубый результат, особенно для близких типоразмеров. Перед замером чашки очищают от грязи, ржавчины и лишней смазки.Сначала определите диаметр одной чашки, затем повторите проверку на противоположной стороне. После этого измерьте полную ширину. Если старая деталь заметно изношена или деформирована, сделайте несколько замеров и сравните значения.

Таблица основных параметров:

Таблица размеров крестовин карданного вала:

Важно: размеры в таблице приведены как примеры типоразмеров. При подборе крестовины необходимо дополнительно учитывать расположение стопорных колец, способ фиксации, конструкцию уплотнений и каталожный номер детали.

Можно ли измерить без демонтажа

Если к карданному шарниру есть свободный доступ, часть параметров можно проверить прямо на автомобиле. Обычно удается измерить диаметр видимой чашки. С шириной сложнее: элементы вилки мешают точно установить инструмент.Для окончательного подбора надежнее снять старую деталь. Так проще увидеть расположение стопорных колец, состояние посадочных мест и конструкцию уплотнений.

Как записать размеры

Удобный формат — диаметр чашки × общая ширина. Например: 39 × 118 мм. Рядом можно отметить тип фиксации. Если на старой детали сохранился каталожный номер, его также стоит записать.Одних габаритов иногда недостаточно. Две детали могут совпадать по диаметру и ширине, но отличаться уплотнениями, наличием пресс-масленки или способом установки. Поэтому полученные значения лучше сверять с каталогом производителя или характеристиками конкретной запчасти.

Что учитывать при подборе для грузовой техники

На МАЗ, КАМАЗ, ЗИЛ, ПАЗ, КрАЗ, Урал и другой коммерческой технике применяются карданные шарниры разных серий. При выборе учитывают размеры, конструкцию вилок, способ фиксации и применяемость детали.Если известны модель автомобиля, номер карданного вала или артикул старой запчасти, используйте эти данные вместе с замерами. Это снижает риск ошибки при заказе.
