Роль карданного вала в передаче мощности: как он работает и для чего нужен?

Дата публикации: 25.05.2025

Карданный вал — это компонент, который играет ключевую роль в различных механизмах, передавая вращение и крутящий момент между частями системы, расположенными под углом или на разном расстоянии друг от друга. Его использование охватывает широкие области — от транспортных средств до промышленного оборудования. Этот элемент представляет собой неотъемлемую часть многих современных машин, обеспечивая их бесперебойную работу в самых разных условиях. В этой статье мы разберем, как работает карданный вал, какие задачи он решает и почему без него сложно представить современную технику.

Что такое карданный вал?

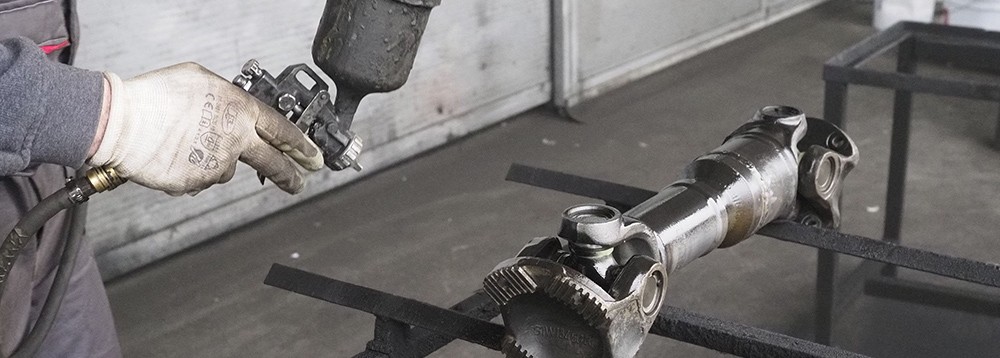

создание карданного вала

Карданный вал — это механический элемент, состоящий из нескольких частей, включая основную ось и один или несколько карданных шарниров. Его основная функция — передача крутящего момента от одного вращающегося элемента (например, двигателя или трансмиссии) к другому элементу машины, при этом компенсируя возможные угловые отклонения и изменения расстояний между ними. Кардан позволяет передавать мощность, не требуя жесткой прямой связи между соединяемыми частями, что делает его незаменимым в технике.

Структура и основные элементы вала

Кардан состоит из нескольких ключевых элементов, обеспечивающих его работу:

  • Фланцы — металлические соединительные элементы, которые соединяют карданный вал с другими частями трансмиссии, такими как коробка передач и дифференциал.

  • Крестовины — механические элементы, которые позволяют карданному валу компенсировать углы наклона между различными частями трансмиссии.

  • Подшипники — элементы, которые обеспечивают плавное вращение карданного вала, уменьшая трение и износ.

  • Карданные муфты — используются для соединения вала с приводными механизмами, обеспечивая стабильную передачу мощности.

Карданные валы используются в самых разных машинах, таких как автомобили, тракторы, специализированная техника и промышленное оборудование. Преимущество карданного вала заключается в том, что он сохраняет свою эффективность даже при изменении угла между соединенными частями, а также позволяет работать с перемещающимися компонентами.

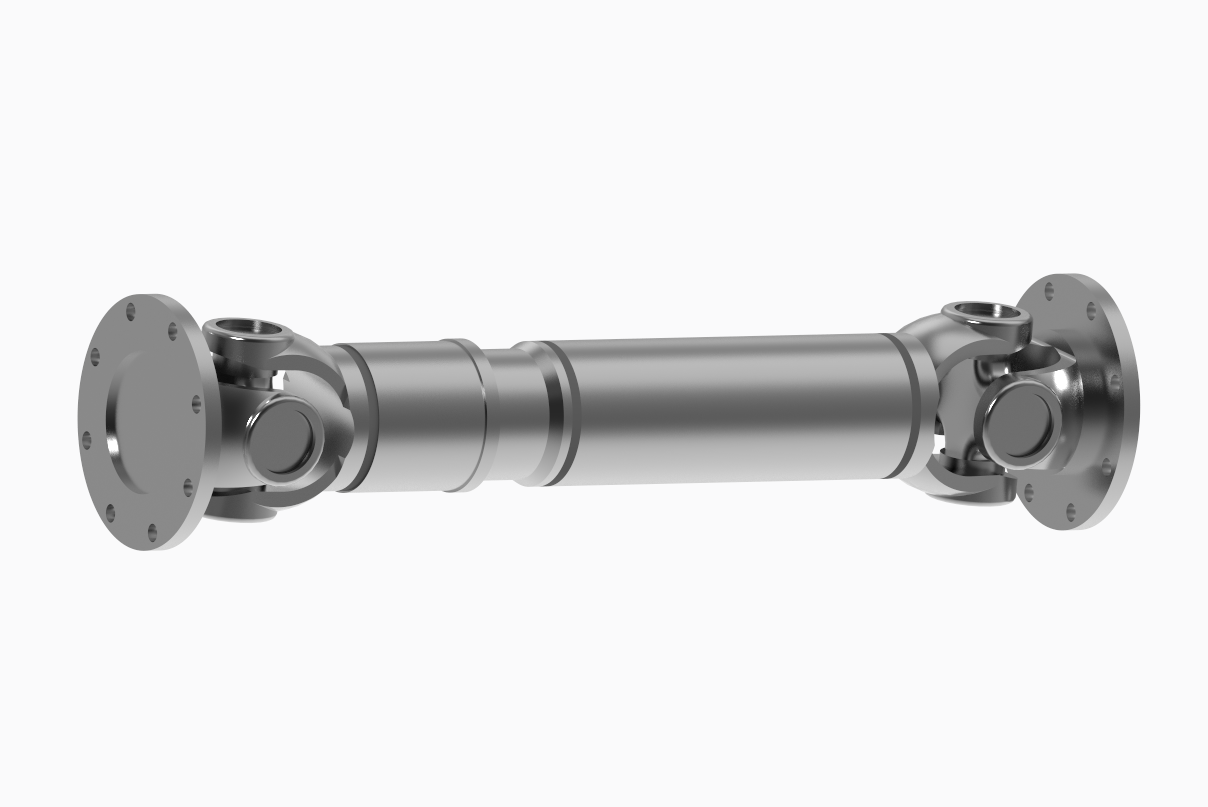

карданный вал в сборе

Как работает кардан?

Основной принцип работы заключается в том, что он передает вращающий момент через угловые соединения. Это возможно благодаря шарнирам, которые могут компенсировать изменения углов между валами. Вал соединяет два узла и позволяет передавать вращение даже тогда, когда один из этих узлов может отклоняться от прямого положения.

Когда кардан вращается, мощность передается с одной части системы на другую, и благодаря своей конструкции сглаживает любые угловые изменения. Таким образом, даже если вал, от которого передается мощность, и вал, к которому она поступает, находятся под различными углами, передача энергии осуществляется без потерь.

Зачем нужен карданный вал?

Карданный вал используется в тех системах, где требуется передача мощности между механизмами, находящимися на разных угловых позициях или с изменяющимся расстоянием между ними. Это свойство позволяет ему быть незаменимым в самых разных сферах:

Заключение

Карданный вал обеспечивает передачу мощности между механическими системами, даже если они расположены под углом или на разном расстоянии друг от друга. Его способность компенсировать угловые отклонения и эффективно передавать крутящий момент делает его важнейшим элементом для многих машин и механизмов. От автомобилей и сельскохозяйственной техники до промышленного оборудования — вал играет центральную роль в обеспечении бесперебойной работы различных устройств, что подчеркивает его исключительную важность в современном машиностроении.
